一、項目概述：

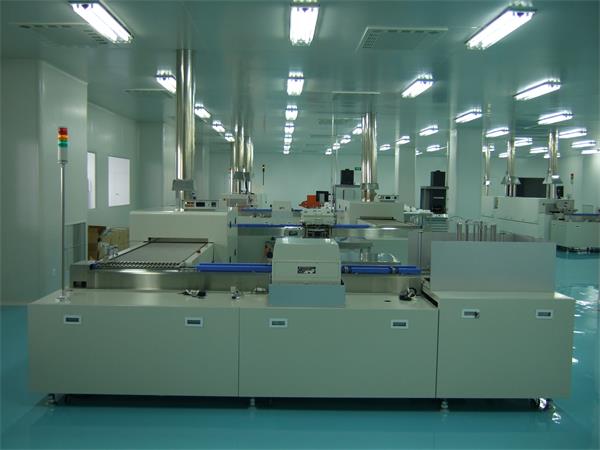

　　項目名稱：廣州某廠房?jī)艋囬g裝修

　　凈化等級：十萬級

　　項目面積：600評分

　　工程內容:電子車間，及更衣間等輔助車間

　　地點：廣州

　　二、凈化車間設計依據：

　　1.《凈化廠房設計規范》（GBJ50073-2001）；

　　2.《凈化室施工及驗收規范》（JGJ71-90）；

　　3.《暖通風與空氣調節設計規范》（GBJ19-87）；

　　4.《建筑設計防火規范》（GBJ16-87）；

　　5.《工業企業噪聲控制設計規范》（GBJ87－85）；

　　6.《工業企業照明設計標準》（GB50034-92）；

　　7.業主提供的現場實際情況及有關要求。

　　三、凈化工程內容：

　　1.凈化車間彩鋼板結構和天花裝修工程；

　　2.凈化車間凈化通風空調工程；

　　3.凈化車間照明電氣工程；

　　4.凈化車間防靜電環氧樹脂地板工程。

　　四、凈化車間設計參數：

　　室內設計參數標準

　　⑴.凈化車間凈化度：十萬級；（詳見設計圖紙）

　　⑵.凈化車間溫度：24±2℃

　?、?凈化車間濕度：55±5%

　　⑷.照度：凈化車間為250Lx-300Lx，更衣室、普通辦公區域?yàn)?50Lx-200Lx，；

　?、?凈化車間噪聲：凈化區≤65dB(A)；

　?、?吊頂高度：2.5m

　　⑺.室內正壓：凈化房間與普通空調房間保證正壓＞10Pa；非凈化空調房間與室外保證正壓＞5Pa；

　?、?空調凈化系統的新風量是為維持室內正壓并且應滿足室內工作人員的衛生要求二者中取其中的大值。

　　五、總體設計說明：

　　1、空調系統：

　?。?）空調主機系統：

　　本設計萬級凈化車間采用一臺制冷量45匹的水冷恒溫恒濕凈化式空調機組，其制冷量為：140Kw，以滿足凈化車間的溫度和濕度要求。空調機組根據現場實際設置于空調機房?jī)?nèi)，冷卻塔及冷卻水泵可根據現場實際設置于室外。

　?。ㄔ斠?jiàn)設計圖紙）

　?。?）凈化通風系統：

　　本工程萬級凈化車間凈化系統采用一臺45匹水冷恒溫恒濕凈化式空調機組，對凈化車間內進行冷卻、除濕、初中效過濾及加壓送風，凈化空氣通過送風管道送至凈化車間，再經過末端的帶高效過濾器的送風口送入凈化車間內。

　?。ㄔ斠?jiàn)設計圖紙）

　　2、凈化系統：

　　⑴.本工程凈化系統是經過粗效過濾的新風及回風進入空調機

　　組，經空調機組冷卻、除濕、初中過濾和中效加壓風柜的加壓，通過送風管道及高效送風口送入凈化車間。

　　（詳見設計圖紙）

　?、?各種過濾器性能要求如下：

　　初效：粒徑≥5μm，大氣塵效率>60%(G4)；

　　中效：粒徑≥1μm，大氣塵效率>85%(F8)；

　　高效：粒徑≥0.5μm，大氣塵效率>99.99%。

　　3、氣流組織：

　　頂送側下回（紊流）；

　　4、結構裝修：

　?、?凈化車間、更衣室內圍護隔斷和天花采用50mm厚的聚苯乙烯

　　加芯彩鋼板，吊頂高度為2.5米。

　?。ㄔ斠?jiàn)設計圖紙）

　?、?凈化車間內采用鋁合金彩鋼板單門、雙門。

　?。ㄔ斠?jiàn)設計圖紙）

　　⑶.人員進入凈化區必須經過換鞋間、更衣室、緩沖間進入。

　?、?凈化車間的地面采用防靜電環氧樹脂地板。

　　5、管道材料：

　?、?空調通風管道采用鍍鋅鋼板制作，鋼板厚度規定如下：

　　6、消聲隔震：

　　空調機組必須有隔震措施，風管與設備連接處采用軟接頭。

　　7、空調施工設計說明：

　?、?通風、空調機組進出口相連處，應設置長度為≥150mm的

　　帆布軟接管，安裝時軟接管應繃緊；與消防排煙相關的軟接管應用耐高溫的石棉軟接管，軟接管的接口應牢固、嚴密。

　?、?風管、水管的支、吊或托架應設置于保溫層外部，不得損

　　壞保溫層，并在支吊托架與管道間鑲以墊木，墊木的厚度同保溫層厚度，防火閥須單獨配置吊架，安裝調節閥、防火閥等調節配件時必須注意操作手柄配置在便于操作部位。

　?、?保溫風管、水管、設備等在表面除銹后刷防底漆兩遍，

　　不保溫的風管、金屬支架等，在表面除銹后，刷防銹底漆和色漆。

　　8、供電照明：

　　(1).凈化車間和普通辦公區域照明燈具均采用吸頂式凈化熒燈。

　　⑵.固定設備穿管敷線，活動設備現場動力箱配電。

　?、?設事故照明、指示照明。

　?、?配電系統采用TN-S系統（三相五線制），電源電壓380/220V.50Hz，單相插座回路加裝漏電保護器。
